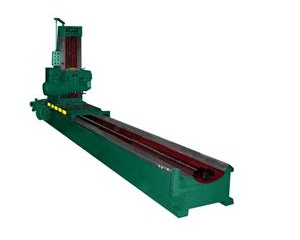

主要結構性能與特點:
★機床主要構件:床身、工作臺、左右立柱、橫梁、龍門頂、連接梁均采用樹脂砂造型、 高合金鑄鐵鑄造,經熱沙坑退火→振動時效→熱爐退火→振動時效→粗加工→振動時效→熱爐退火→振動時效→精加工, 機件負應力,保持機件性能穩定。
★橫梁升降定位為機械鎖緊或液壓鎖緊,定位準確。
★主驅動采用亞盛重工自主的四速刨、銑、磨多功能變速箱,受控于變頻、無級調速電控系統,實現低轉速、大扭矩,使刨削 ,低速銑削、磨削,運行平穩。
★機電控制系統采用可編程PLC 處理器和智能化功率放大器,數字化交流伺服控制技術(IMS系列控制器),實現對三相交流異步電機的伺服控制。
★工作臺運行配備;YSK交流伺服控制(變頻)電機實現低速、低耗能、大扭矩驅動(比直流歐陸電機組節能30—40%),2500線編碼器,可實現 運行控制。
★橫梁垂直刀架(立式銑頭)橫向進給、側刀架(側銑頭)垂直進給均為交流伺服控制,斷續、連續無級進給。
★機床導軌表面經超音頻淬火或點接觸硬化處理,精磨而成。
★工作臺導軌表面粘結高導軌帶副。
★潤滑實現油浮可調式半靜壓,節約運行動力,保持導軌精度。
★工作臺設定為觸摸屏設定、所有進給為懸掛按鈕站, 、便捷。

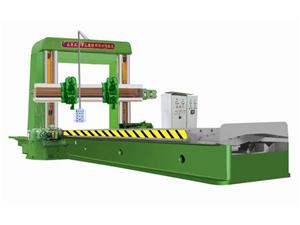

重型龍門刨床主要技術參數:
序 |
型號 |
加工范圍 |
工作臺參數 |
床身導軌中距/mm |
導軌寬度/mm |
立柱導軌軌距/mm |
橫梁導軌軌距/mm |
加工重量/t |
主電機功率/Kw |
長×寬×高/m |
(長×寬×厚)/m |
||||||||
1 |
BZ2010×3 |
3×1×0.8 |
3.0×0.9×0.17 |
570 |
125 |
400 |
475 |
8 |
30 |
2 |
BZ2010×4 |
4×1×0.8 |
4.0×0.9×0.17 |
570 |
125 |
400 |
475 |
10 |
30 |
3 |
BZ2010×6 |
6×1×0.8 |
6.0×0.9×0.18 |
570 |
125 |
400 |
475 |
12 |
37 |
4 |
BZ2010×8 |
8×1×0.8 |
8.0×0.9×0.18 |
570 |
125 |
400 |
475 |
15 |
37 |
5 |
BZ2012×3 |
3×1.25×1 |
3.0×1.12×0.17 |
710 |
135 |
400 |
475 |
10 |
30 |
6 |
BZ2012×4 |
4×1.25×1 |
4.0×1.12×0.17 |
710 |
135 |
400 |
475 |
12 |
30 |
7 |
BZ2012×6 |
6×1.25×1 |
6.0×1.12×0.18 |
710 |
135 |
400 |
475 |
14 |
37 |
8 |
BZ2012×8 |
8×1.25×1 |
8.0×1.12×0.18 |
710 |
135 |
400 |
475 |
16 |
37 |
9 |
BZ2016×4 |
4×1.6×1.25 |
4.0×1.4×0.17 |
900 |
160 |
450 |
600 |
15 |
30 |
10 |
BZ2016×6 |
6×1.6×1.25 |
6.0×1.4×0.18 |
900 |
160 |
450 |
600 |
18 |
37 |
11 |
BZ2016×8 |
8×1.6×1.25 |
8.0×1.4×0.18 |
900 |
160 |
450 |
600 |
20 |
45 |
12 |
BZ2016×10 |
10×1.6×1.25 |
10×1.4×0.18×2 |
900 |
160 |
450 |
600 |
25 |
55 |
13 |
BZ2016×12 |
12×1.6×1.25 |
12×1.4×0.18×2 |
900 |
160 |
450 |
600 |
30 |
55 |
14 |
BZ2020×6 |
6×2×1.6 |
6.0×1.8×0.20 |
1200 |
180 |
500 |
600 |
22 |
45 |
15 |
BZ2020×8 |
8×2×1.6 |
8.0×1.8×0.20 |
1200 |
180 |
500 |
600 |
24 |
45 |
16 |
BZ2020×10 |
10×2×1.6 |
10×1.8×0.20×2 |
1200 |
180 |
500 |
600 |
30 |
55 |
17 |
BZ2020×12 |
12×2×1.6 |
12×1.8×0.20×2 |
1200 |
180 |
500 |
600 |
35 |
75 |
18 |
BZ2025×6 |
6×2.5×1.8 |
6.0×2.2×0.22 |
1400 |
240 |
500 |
710 |
30 |
75 |
19 |
BZ2025×8 |
8×2.5×1.8 |
8.0×2.2×0.22 |
1400 |
240 |
710 |
710 |
35 |
75 |
20 |
BZ2025×10 |
10×2.5×1.8 |
10×2.2×0.22 |
1400 |
240 |
710 |
710 |
40 |
99 |
21 |
BZ2025×12 |
12×2.5×1.8 |
12×2.2×0.22 |
1400 |
240 |
710 |
710 |
48 |
99 |
22 |
BZ2025×16 |
16×2.5×1.8 |
16×2.2×0.24×2 |
1400 |
240 |
710 |
710 |
60 |
110 |
